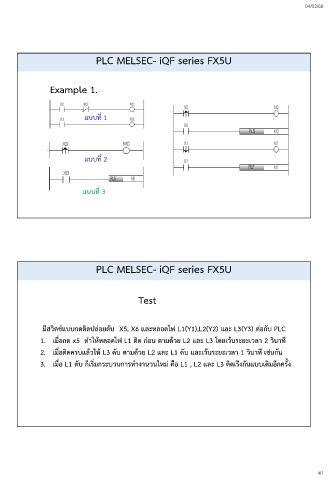

PLC MELSEC- iQF series FX5U
Example 1.
แบบที่ 1
แบบที่ 2
แบบที่ 3
PLC MELSEC- iQF series FX5U
Test
มีสวิตช์แบบกดติดปล่อยดับ X5, X6 และหลอดไฟ L1(Y1),L2(Y2) และ L3(Y3) ต่อกับ PLC
1. เมื่อกด x5 ท าให้หลอดไฟ L1 ติด ก่อน ตามด้วย L2 และ L3 โดยเว้นระยะเวลา 2 วินาที
2. เมื่อติดครบแล้วให้ L3 ดับ ตามด้วย L2 และ L1 ดับ และเว้นระยะเวลา 1 วินาที เช่นกัน
3. เมื่อ L1 ดับ ก็เริ่มกระบวนการท างานวนใหม่ คือ L1 , L2 และ L3 ติดเรีงกันแบบเดิมอีกครั้ง
