04/03/68

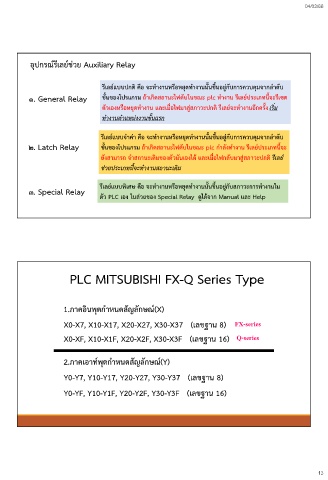

อุปกรณ์รีเลย์ช่วย Auxiliary Relay

รีเลย์แบบปกติ คือ จะท างานหรือหยุดท างานนั้นขึ้นอยู่กับการควบคุมจากล าดับ
1. General Relay ขั้นของโปรแกรม ถ้าเกิดสถานะไฟดับในขณะ plc ท างาน รีเลย์ประเภทนี้จะรีเซต
ตัวเองหรือหยุดท างาน และเมื่อไฟมาสู่สภาวะปกติ รีเลย์จะท างานอีกครั้ง เริ่ม
ท ำงำนต ำแหน่งงำนขั้นแรก

รีเลย์แบบจ าค่า คือ จะท างานหรือหยุดท างานนั้นขึ้นอยู่กับการควบคุมจากล าดับ
2. Latch Relay ขั้นของโปรแกรม ถ้าเกิดสถานะไฟดับในขณะ plc ก าลังท างาน รีเลย์ประเภทนี้จะ
ยังสามารถ จ าสถานะเดิมของตัวมันเองได้ และเมื่อไฟกลับมาสู่สภาวะปกติ รีเลย์
ช่วยประเภทนี้จะท ำงำนสถำนะเดิม

3. Special Relay รีเลย์แบบพิเศษ คือ จะท างานหรือหยุดท างานนั้นขึ้นอยู่กับสภาวะการท างานใน
ตัว PLC เอง ในส่วยของ Special Relay ดูได้จาก Manual และ Help

PLC MITSUBISHI FX-Q Series Type

1.ภาคอินพุตก าหนดสัญลักษณ์(X)

X0-X7, X10-X17, X20-X27, X30-X37 (เลขฐาน 8) FX-series

X0-XF, X10-X1F, X20-X2F, X30-X3F (เลขฐาน 16) Q-series

2.ภาคเอาท์พุตก าหนดสัญลักษณ์(Y)

Y0-Y7, Y10-Y17, Y20-Y27, Y30-Y37 (เลขฐาน 8)

Y0-YF, Y10-Y1F, Y20-Y2F, Y30-Y3F (เลขฐาน 16)

13
