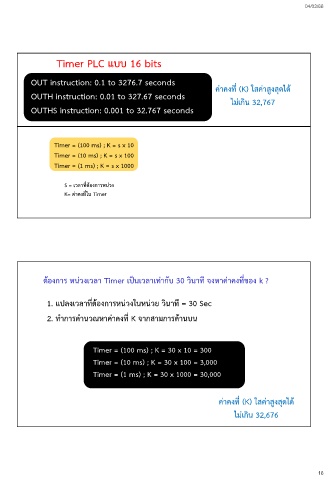

Timer PLC แบบ 16 bits
OUT instruction: 0.1 to 3276.7 seconds ค่าคงที่ (K) ใสค่าสูงสุดได้
OUTH instruction: 0.01 to 327.67 seconds ไม่เกิน 32,767
OUTHS instruction: 0.001 to 32.767 seconds
Timer = (100 ms) ; K = s x 10
Timer = (10 ms) ; K = s x 100
Timer = (1 ms) ; K = s x 1000
S = เวลาที่ต้องการหน่วง
K= ค่าคงที่ใน Timer
ต้องการ หน่วงเวลา Timer เป็นเวลาเท่ากับ 30 วินาที จงหาค่าคงที่ของ k ?
1. แปลงเวลาที่ต้องการหน่วงในหน่วย วินาที = 30 Sec
2. ท าการค านวณหาค่าคงที่ K จากสามการด้านบน
Timer = (100 ms) ; K = 30 x 10 = 300
Timer = (10 ms) ; K = 30 x 100 = 3,000
Timer = (1 ms) ; K = 30 x 1000 = 30,000
ค่าคงที่ (K) ใสค่าสูงสุดได้
ไม่เกิน 32,676
