7

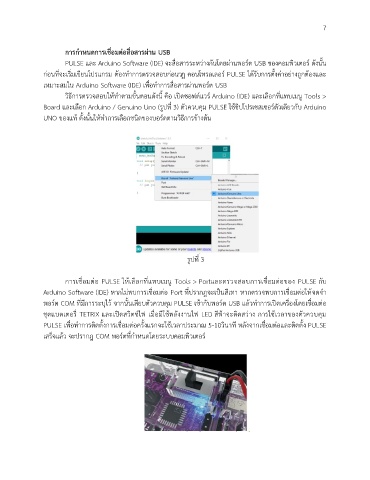

การก าหนดการเชื่อมต่อสื่อสารผ่าน USB
PULSE และ Arduino Software (IDE) จะสื่อสารระหว่างกันโดยผ่านพอร์ต USB ของคอมพิวเตอร์ ดังนั้น
่
ก่อนที่จะเริ่มเขียนโปรแกรม ต้องท าการตรวจสอบก่อนวา คอนโทรลเลอร์ PULSE ได้รับการตั้งค่าอย่างถูกต้องและ
เหมาะสมใน Arduino Software (IDE) เพื่อท าการสื่อสารผ่านพอร์ต USB
วิธีการตรวจสอบให้ท าตามขั้นตอนดังนี้ คือ เปิดซอฟต์แวร์ Arduino (IDE) และเลือกที่แทบเมนู Tools >
Board และเลือก Arduino / Genuino Uno (รูปที่ 3) ตัวควบคุม PULSE ใช้ชิปโปรเซสเซอร์ตัวเดียวกับ Arduino
้
UNO ของแท ดั้งนั้นให้ท าการเลือกชนิดของบอร์ดตามวิธีการข้างต้น
รูปที่ 3
การเชื่อมต่อ PULSE ให้เลือกที่แทบเมนู Tools > Portและตรวจสอบการเชื่อมต่อของ PULSE กับ
Arduino Software (IDE) หากไม่พบการเชื่อมต่อ Port ที่ปรากฎจะเป็นสีเทา หากตรวจพบการเชื่อมต่อให้จดจ า
พอร์ต COM ที่มีการระบุไว้ จากนั้นเสียบตัวควบคุม PULSE เข้ากับพอร์ต USB แล้วท าการเปิดเครื่องโดยเชื่อมต่อ
้
ชุดแบตเตอรี่ TETRIX และเปิดสวิตช์ไฟ เมื่อมีใช้พลังงานไฟ LED สีฟาจะติดสว่าง การใช้เวลาของตัวควบคุม
PULSE เพอท าการติดตั้งการเชื่อมต่อครั้งแรกจะใช้เวลาประมาณ 5-10วินาที หลังจากเชื่อมต่อและติดตั้ง PULSE
ื่
เสร็จแล้ว จะปรากฎ COM พอร์ตที่ก าหนดโดยระบบคอมพิวเตอร์
