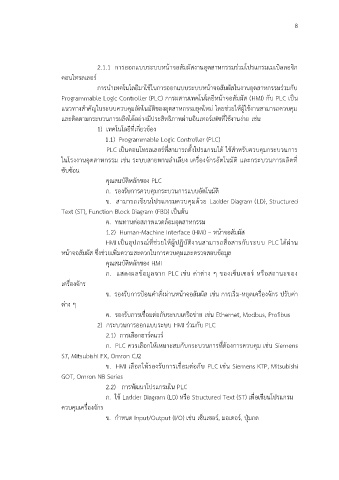

8

ุ
2.1.1 การออกแบบระบบหน้าจอสัมผัสงานอตสาหกรรมร่วมโปรแกรมเมเบิลลอจิก
คอนโทรลเลอร์
การน าเทคโนโลยีมาใช้ในการออกแบบระบบหน้าจอสัมผัสในงานอุตสาหกรรมร่วมกับ
Programmable Logic Controller (PLC) การผสานเทคโนโลยีหน้าจอสัมผัส (HMI) กับ PLC เป็น

แนวทางส าคัญในระบบควบคุมอตโนมัติของอตสาหกรรมยุคใหม่ โดยช่วยให้ผู้ใช้งานสามารถควบคุม
ั
ุ
และติดตามกระบวนการผลิตได้อย่างมีประสิทธิภาพผ่านอินเทอร์เฟซที่ใช้งานง่าย เช่น
1) เทคโนโลยีที่เกี่ยวข้อง
1.1) Programmable Logic Controller (PLC)

PLC เป็นคอนโทรลเลอร์ที่สามารถตั้งโปรแกรมได้ ใช้ส าหรับควบคุมกระบวนการ
ในโรงงานอตสาหกรรม เช่น ระบบสายพานล าเลียง เครื่องจักรอตโนมัติ และกระบวนการผลิตที่
ั
ุ
ซับซ้อน
คุณสมบัติหลักของ PLC

ก. รองรับการควบคุมกระบวนการแบบอัตโนมัติ
ข. สามารถเขียนโปรแกรมควบคุมด้วย Ladder Diagram (LD), Structured
Text (ST), Function Block Diagram (FBD) เป็นต้น

ค. ทนทานต่อสภาพแวดล้อมอุตสาหกรรม
1.2) Human-Machine Interface (HMI) – หน้าจอสัมผัส
ุ
HMI เป็นอปกรณ์ที่ช่วยให้ผู้ปฏิบัติงานสามารถสื่อสารกับระบบ PLC ได้ผ่าน
หน้าจอสัมผัส ซึ่งช่วยเพิ่มความสะดวกในการควบคุมและตรวจสอบข้อมูล
คุณสมบัติหลักของ HMI

ก. แสดงผลข้อมูลจาก PLC เช่น ค่าต่าง ๆ ของเซ็นเซอร์ หรือสถานะของ
เครื่องจักร
ข. รองรับการป้อนค าสั่งผ่านหน้าจอสัมผัส เช่น การเริ่ม-หยุดเครื่องจักร ปรับค่า

ต่าง ๆ
ค. รองรับการเชื่อมต่อกับระบบเครือข่าย เช่น Ethernet, Modbus, Profibus
2) กระบวนการออกแบบระบบ HMI ร่วมกับ PLC
2.1) การเลือกฮาร์ดแวร์

ก. PLC ควรเลือกให้เหมาะสมกับกระบวนการที่ต้องการควบคุม เช่น Siemens
S7, Mitsubishi FX, Omron CJ2
ข. HMI เลือกให้รองรับการเชื่อมต่อกับ PLC เช่น Siemens KTP, Mitsubishi
GOT, Omron NB Series

2.2) การพัฒนาโปรแกรมใน PLC
ื่
ก. ใช้ Ladder Diagram (LD) หรือ Structured Text (ST) เพอเขียนโปรแกรม
ควบคุมเครื่องจักร
ข. ก าหนด Input/Output (I/O) เช่น เซ็นเซอร์, มอเตอร์, ปุ่มกด
